3000W סוללה אולטרסאונד רתך נקודתי עבור ניקל אלומיניום
פריט: מכונת ריתוך ספוט סוללה 3000W
מספר דגם: ACEY-USW-3000
חומר ריתוך: נחושת ואלומיניום
הזמנה (Moq): 1 סט
חבילה: מארז דיקט
מקור המוצר: סין
אחריות: אחריות- לשנה אחת עם תמיכה לכל החיים
תשלום: T/T, ווסטרן יוניון, PayPal, Ali Trade Assurance
מספר דגם: ACEY-USW-3000
חומר ריתוך: נחושת ואלומיניום
הזמנה (Moq): 1 סט
חבילה: מארז דיקט
מקור המוצר: סין
אחריות: אחריות- לשנה אחת עם תמיכה לכל החיים
תשלום: T/T, ווסטרן יוניון, PayPal, Ali Trade Assurance
שלח החקירה
הצגת המוצר

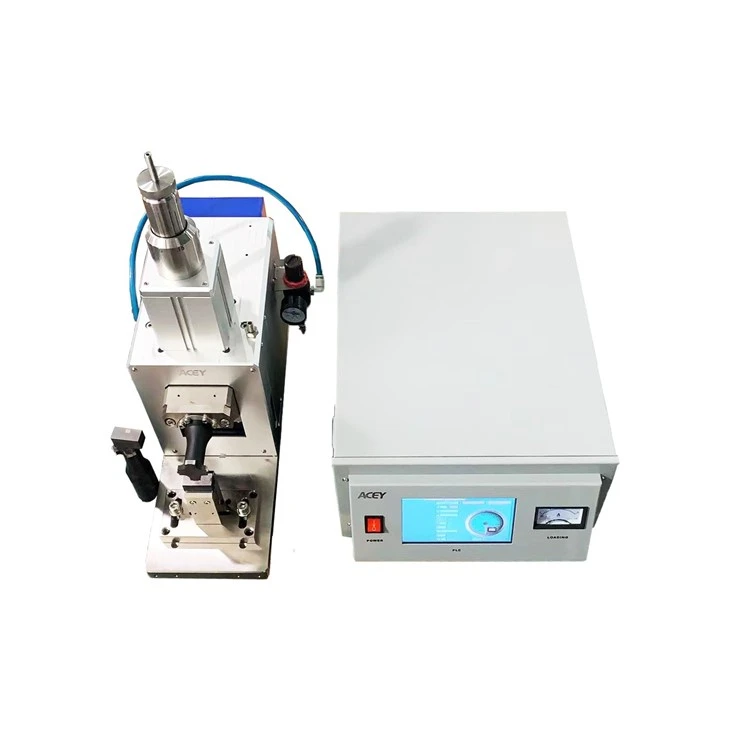

רתך נקודתי אולטרסאונד 3000W עבור ניקל אלומיניום
תיאור המוצר
מכונת ריתוך קולי של ACEY-USW-3000W מיועדת לחיבור חומרי ניקל ואלומיניום בהקשר של ייצור סוללות או יישומים אחרים.
תיאור טכני
הדרכת ציוד
| 1.1 | מוצר זה מתאים לריתוך חלקי מתכת. |
| ניקל, אלומיניום. | |
| 1.2 | ראש מכונת ריתוך מבנה פלדה מיוחד: |
| l דיוק מכני ויציב, מצויד בהגנה בטיחותית לזיהוי מתג פוטואלקטרי. | |
| l מצויד במערכת קירור משולבת. מבנה פלדה מנחה מדויק, עמידות במומנט, להבטחת פעולה מהירה ויציבה | |
| 1.3 | ראש ריתוך מכונת ריתוך אולטרסאונד: |
| l פלדה מיובאת במהירות גבוהה- שנבחרה בקפדנות, עמידה לבלאי-, עמידות בטמפרטורות גבוהות, קשיחות טובה, קשיחות מכנית גבוהה, דפורמציה קטנה לאחר טיפול בחום, כך שעקביות תדר הפלט האולטראסוני גבוהה. | |
| l אמפליטודת העקירה המכנית-ת הגבוהה היא גדולה, חזקה, אחידה ויציבה. | |
| l אמץ טכנולוגיית טיפול בחום מקצועית בינלאומית, עיבוד דפוסים תוך שימוש בעיבוד טחינה קרה בדיוק גבוה. | |
| 1.4 | אפקט ריתוך: |
| l ריתוך מוצק, התנגדות פנימית נמוכה, ללא ריתוך וירטואלי, חוסר אבקה, ללא דיאפרגמה בוערת, ללא דבק בידוד חם, ללא סדק רטט של לשוניות הסוללה והאלקטרודה, משטח הריתוך השיורי בין מתכת למתכת הוא יותר מ-80%. | |
| l המשטח לאחר הריתוך חלק, ללא קפלים, ללא כתמים מוגבהים בגב, ומפרק ההלחמה מלא וברור. | |
| l מוצק ואמין, מיקום מפרק הלחמה אינו נשבר, ניתן למדוד מתח שבירה לפי שכבות שונות ועובי החומר | |
| 1.5 | הרכב מבנה הציוד |
| l מכונת ריתוך המתכת מורכבת בעיקר מחולל קולי, מתמר, מוט קולי עליון ותחתון, רכיבים פנאומטיים, מסגרת וכן הלאה. | |
| l בחירת מצב מעגל של מעגל דיגיטלי מלא מצב הספק גבוה-, ביצועים יציבים, פלט חזק. | |
| l חומרי המוט האולטראסוני העליון והתחתון עשויים מחומרי סגסוגת חדשים עם עמידות בפני שחיקה טובה. | |
| 1.6 | l דרישות הספק של הציוד:-חד פאזי AC220V±10%, 50HZ, שקע 16A, בחירת כבלים של 3mm2, הארקה היטב. |
| l מקור אוויר כניסה: לחץ אוויר דחוס יבש ונקי 0.6MPa, קוטר ממשק צינור גז 8 מ"מ, קצב זרימת אוויר: 0.6m3/שעה. | |
| l דרישות סביבתיות: הלחות היא פחות מ-48%, הטמפרטורה אינה גבוהה מ-45 מעלות. |
תיאור טכני
| לֹא | פָּרִיט | תיאור מפורט |
| 5.1 | עובי חומר הבסיס | (1) יריעת ניקל 0.2 מ"מ |
| (2) אלומיניום 1.0 מ"מ | ||
| 5.2 | אופן ריתוך | 0.2 ניקל +1.0 אלומיניום, שטח ריתוך 6*3 ריתוך נייד פעמיים. |
| 5.3 | כיוון עיצוב ראש ריתוך | צד כפול |
| 5.4 | פרמטר ריתוך | l זמן ריתוך: בתוך 0.1-0.8S. |
| l לחץ ריתוך: 0.1 ~ 0.6Mpa. | ||
| l תדר תהודה: 20KHz±100Hz. | ||
| 5.5 | תקן ראש ריתוך | l פלדה מיוחדת-מיובאת במהירות גבוהה. |
| l מוטות אולטרסאונד למעלה ולמטה (תבנית העיצוב תלויה בתהליך. | ||
| 5.6 | מכת ראש אולטראסונית | l מהלך ידני הוא 10-45 מ"מ. |
| l מהלך קו הריתוך האוטומטי הוא 25-45 מ"מ (לפי התכנון של קו הייצור לריתוך של כל המכונה). | ||
| 5.7 | משרעת מתכווננת | 10-95% מתכוונן |
| 5.8 | פרמטר כוח חשמלי | l קלט הספק חשמלי מקסימלי: 3000W. |
| l מצב ריתוך: מצב זמן, מצב אנרגיה, מצב מקטע. | ||
| 5.9 | מצב בקרת ציוד | l מנוע יד נשלט על ידי אות מתג רגל. |
| l קו הייצור התומך הוא בקרת אותות קו IO. | ||
| 5.1 | מפרט קבלה | l אין ריתוך וירטואלי, ריתוך דרך, דליפה, ריתוך מוצק, חדירת שכבות. |
| l שיעור מעבר בריתוך: 99.9%, שיעור מעבר של 99.9%. על המשתמש לוודא שהמוצרים, התהליכים והחומרים עקביים, שהמפעיל עבר הכשרה מקצועית ושהלקוח מתחזק את הציוד על בסיס שבועי. | ||
| l התהליך מבוסס על אפקט הריתוך כדי לעמוד בדרישות היצרן ולהבטיח את כושר הייצור כמחווני המדידה העיקריים. | ||
| l על המפעיל לבדוק אם ראש הריתוך משוחק מדי יום, וניתן לאשר ייצור המוני על ידי מחלקת האיכות. | ||
| l הייצור בתנאי של בלאי קוטב אולטראסוני עליון ותחתון וחומר צמיג אינו שייך לטווח תקלות זה. | ||
| 5.11 | עיצוב ציוד וחיי שירות | l מבנה כולל: גנרטור קולי, מערכת מתמר קולי, עמודים קוליים למעלה ולמטה, רכיבים פנאומטיים, מסגרת, שולחן עבודה וכו'; (למנוע היד יש שולחן עבודה, ולקו הייצור התואם אין שולחן עבודה). |
| l חיי השירות המעוצב של הציוד הוא 10 שנים. חיי שירות 10 שנים. על המשתמש להבטיח את העקביות של מוצרים, תהליכים וחומרים. על המפעיל לקבל הדרכה מקצועית מהספק ועל הלקוח לתחזק את הציוד על בסיס שבועי. | ||
| 5.12 | הפניה לציוד תמונה | l גודל (למעלה: אורך x רוחב x גובה): (ציורים מצורפים בגודל התקנה ספציפי) |
| 5.13 | התייחסות לשיטת הקבלה | בדיקת מתיחה ובדיקת שאריות. המתח גדול מ-72N |
תצוגת מוצרים
